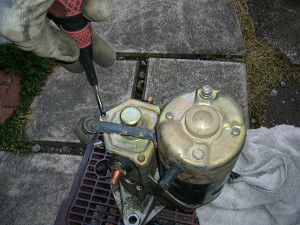

それでは組み込み作業 端子の部分を分解するので配線を外しておく

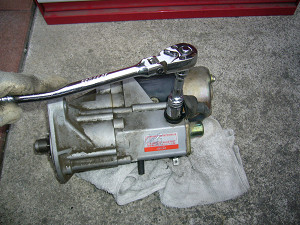

丸い筒状の部分がモーター部 ホームベース型の部分がマグネットスイッチ マグネットスイッチのふたを外す

ふたを開けるとこんな感じ。 筒状のものがプランジャー

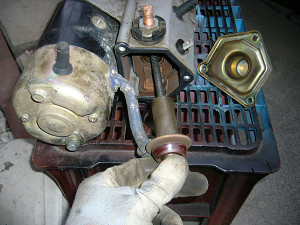

引き抜くと軸にバネが付いているので落とさぬように引き抜く

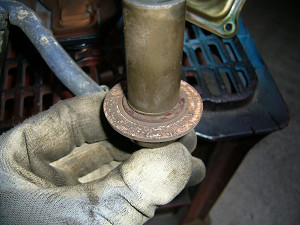

こちら側が接点になっている部分 荒れてはいるけど機能的には問題無さそうな・・・

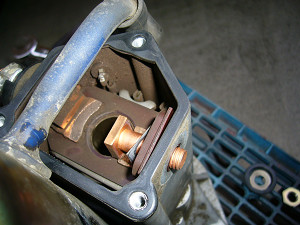

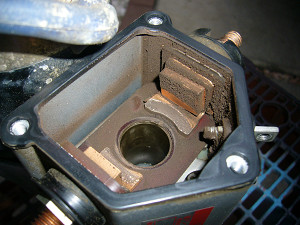

本体側の接点 ダストは出てますが接点の摩耗はそれほど見受けられない気が・・・

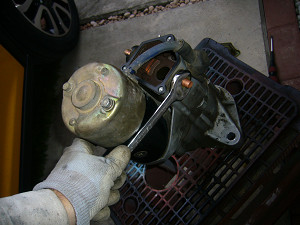

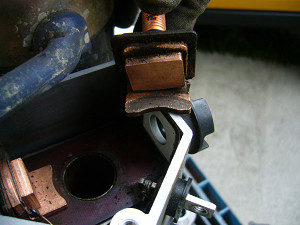

ここまで来てやらない訳にはいかないので更に分解 端子を留めているナットを外す。 これも１７ｍｍ

部品を外す時はスペーサーの順番を間違えないように

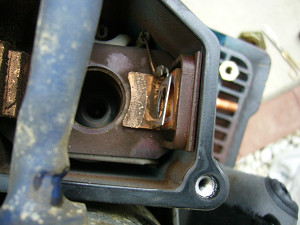

コチラ側はアース？らしき線が付いているので切断しないように注意

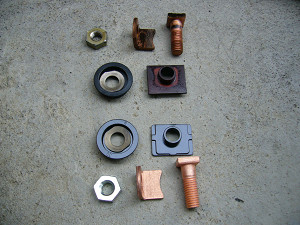

外した部品 上が使用済み、下が新品 これはセットになっています。

改めて接点を見ても、それほど削れてないな。

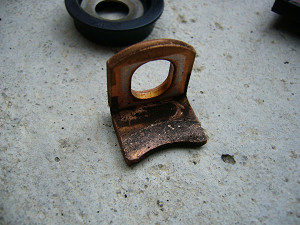

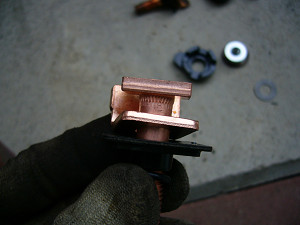

こちらは反対側の接点 これは少し削れてる

上が使用済み、下が新品のセット。 こちらの方はゴムパッキン等付属するので８３０円の方かな？

高い方のセットには、ボルトの頭の下に溝が掘ってあり

端子の金属側は縦長楕円の穴になっていて、ナットを締めこむと端子が噛んでずれなくなるという作り。

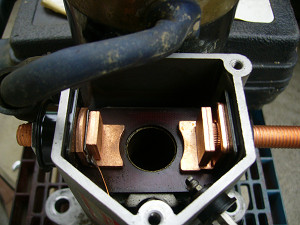

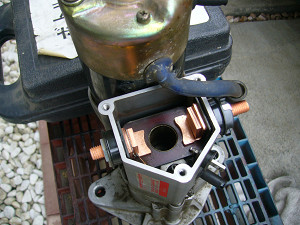

そのためには、接点の端子を密着させてからナットで固定する必要があるので、こんなやり方でやってみました。

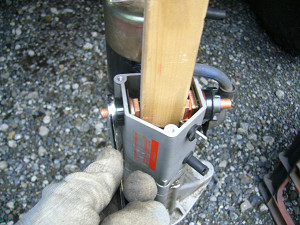

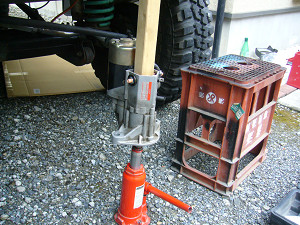

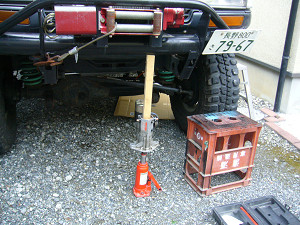

ジャッキで圧迫

２ｘ２材がちょうどいい大きさでした。

ボルトは銅で出来ているので、あまり締めこむと多分ナメます。 力加減に注意しましょう。
